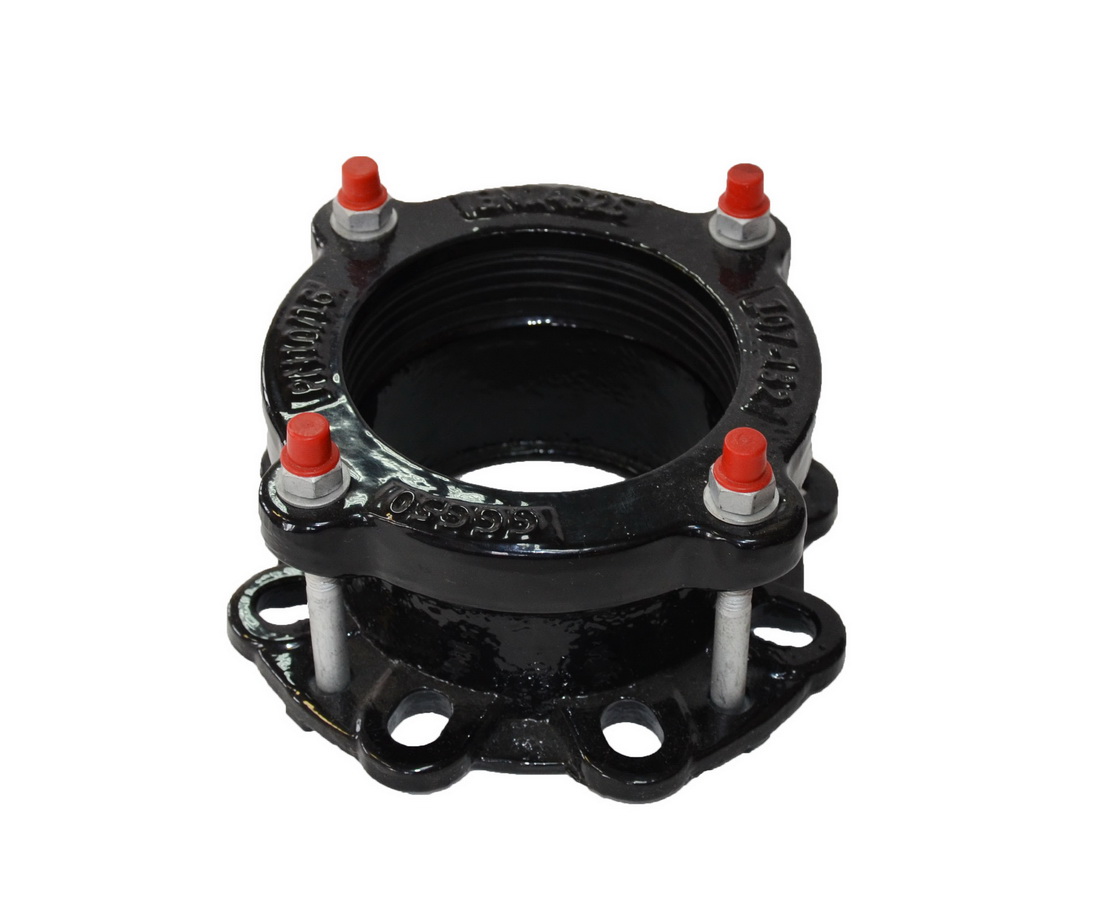

Муфта с фланцем для стальных и чугунных труб maxidaptor
Муфта с фланцем предназначена для соединения труб из разных материалов и разного диаметра. Большой обжимаемый диапазон позволяет соединить почти все виды труб в пределах заданного номинального размера. Резиновое уплотнение в конструкции муфты представляет собой гидравлическое уплотнение, обеспечивающее повышенную герметичность. Среди прочих достоинств муфты нужно отметить ее особенные удобство и легкость в установке. Порошковое эпоксидное покрытие, нанесенное электростатическим способом, черного цвета толщиной
min 250μm.
Область применения
Водоснабжение и водоподготовка, канализация, сточные воды, вязкие жидкости.
NOMINAL SIZE |
O. D. RANGE |
BOLT |

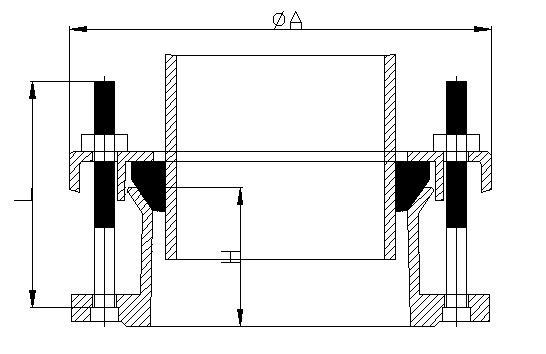

ØA |
H |
|
mm |
L |
Qty. |
mm |
mm |
|
DN50 |
57-74 |
M12 x 120 |
4 |
164 |
75 |
DN65 |
63-85 |
M12 x 120 |
4 |
182 |
75 |
DN80 |
85-107 |
M12 x 120 |
4 |
192 |
75 |
DN100 |
107-132 |
M12 x 120 |
4 |
224 |
75 |
DN125 |
132-158 |
M12 x 120 |
4 |
246 |
75 |
DN150 |
158-184 |
M12 x 120 |
4 |
283 |
75 |
DN175 |
189-212 |
M12 x 120 |
4 |
304 |
75 |
DN200 |
218-244 |
M12 x 140 |
4 |
333 |
75 |
DN225 |
243-269 |
M12 x 140 |
6 |
375 |
85 |
DN250 |
266-295 |
M12 x 140 |
6 |
394 |
85 |
DN300 |
315-349 |
M12 x 140 |
6 |
440 |
85 |
